(1) 總體描述
SCADA系統是以計算機和通信技(jì )術為基礎構建，對工業及公用事業領域的生産過程或運行現場進行監視及控制，實現數據采集、計量、處理、報警、存儲、分析、遠端操作等功能的軟件系統。SCADA系統廣泛應用于電力、石化、冶金、燃氣、工業制造等領域。
DYNAS綜合監控系統是由西電數字科技(jì )公司開發，适應大、雲、物、移時代應用需求的全新一代SCADA系統。與傳統SCADA系統相比，DYNAS系統在可靠性、處理容量、性能指标等方面均有大幅提升，功能和用戶界面更為豐富，能更好地滿足用戶需求。
(2) 産品版本

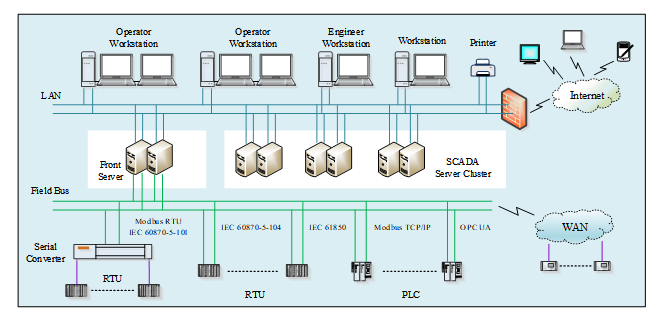

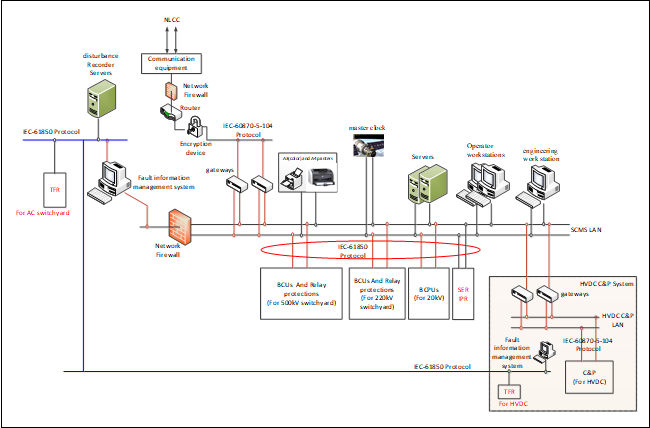

DYNAS結合電力系統和工業控制領域應用需求進行了優化設計，通過模型定義和工程組态，可構成網級監控系統（調度自動化系統，配電自動化系統），直流換流站、變電站等各種電力廠站的站端監控系統，以及電力設備的就地監控系統等。根據應用需要，DYNAS系統可分為以下版本：
● 基本版：通常安裝于設備屏櫃上，由單台計算機（工控機）和顯示器，或一台服務器和一台操作工作站組成，實現對就地設備的運行監控功能，适合于數據點1萬點的就地監控系統。
● 标準版：雙重化服務器（主備切換），适合于數據點10萬點以内的站端監控系統。
● 專業版：服務器集群，本地部署，适合于數據點100萬點以内的網級監控系統。
● 雲上版：服務器集群，雲端部署。數據點數不限。适合于企業級大型綜合監控系統。
(3) DYNAS與雲大物移
作為新一代SCADA系統，DYNAS完美融合雲計算、大數據、物聯網、移動互聯網技(jì )術，采用全新的系統構架和全新的技(jì )術棧，以滿足新時代工業領域對監控系統的新需求。
● 雲計算：DYNAS可在本地計算機系統部署（基本版、标準版、專業版），亦可在雲端部署（雲上版）。對于本地部署的DYNAS，可通過雲端組态工具進行項目的開發和配置，然後将項目部署至本地DYNAS的運行系統中。雲上版DYNAS可将其服務運行在雲端（公有雲、私有雲或混合雲），本地工作站連接雲端進行實時監控。
● 大數據：DYNAS專業版和雲上版采用分布式數據庫、分布式内存存儲、分布式文件存儲，支持Spark分布式計算，并提供更高性能的基于全内存模式的分布式算子計算，可處理PB級大數據。
● 物聯網：DYNAS支持物聯網協議，可用做工業物聯網中的邊緣計算子站，或作為連接工業雲的網關。
● 移動互聯網：DYNAS的各個版本均支持手機、Pad等移動終端訪問。App的顯示畫面專門針對移動終端進行了屏幕适配及布局優化，支持雙點觸屏、滑動等操作。
(4) DYNAS的運行環境和開發環境
DYNAS系統提供統一、标準的運行時系統軟件及集成開發環境IDE。
1) 運行時系統

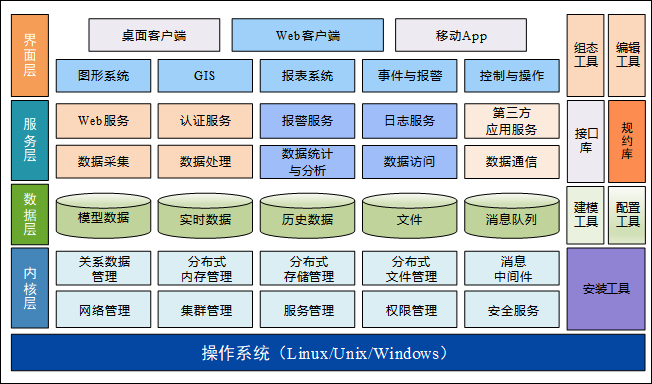

運行時系統由内核層、數據層、服務層和界面層組成，其總體結構如下圖所示：
● 内核層
實現對整個系統的網絡、通信、服務、安全等的底層管理及分布式服務（分布式内存/數據庫/文件/消息隊列）的管理。
● 數據層
數據層是系統各種數據的存儲實體，包括：模型庫、實時數據庫、曆史數據庫。用戶文件和消息隊列作為特殊類型的數據。
● 服務層
服務層提供各種SCADA服務，主要包括數據采集服務、數據處理服務等。
● 界面層
基于B/S構架，提供穩定可靠的前端框架及豐富方便的人機界面組件，支持桌面客戶端、Web客戶端及移動App。
2) 集成開發環境IDE
DYNAS系統的開發環境IDE主要由各種工具軟件和接口庫組成。IDE可在雲端部署，用戶無需下載任何軟件，即可進行應用系統的配置、組态及二次開發。：
● 安裝工具：用于安裝DYNAS系統。
● 配置工具：對系統内的節點、網絡、進程、服務、集群、數據庫等進行圖形化配置。
● 建模工具：可根據應用模型，實現圖形與模型的雙向交互，實現圖模一體化。
● 組态工具：組态工具用于Web顯示頁面的生成、編輯和發布。組态工具可提供豐富的圖形組件（圖元）以便于快速的工程組态。組态工具支持與模型數據的交互。
● 庫編程工具：支持根據應用接口的定義生成應用系統的訪問接口；支持根據模型數據結構（或表結構）自動生成規約庫：IEC系列規約IEC 60870-5-104、IEC 61850，OPC UA規約庫，生成數據訪問接口。
● 接口庫：由一系列服務接口組成，服務本身由運行環境及應用服務提供。
(5) DYNAS系統特點
DYNAS具備開放性、可靠性、安全性、易用性、擴展性、創新性等技(jì )術特征。
1) 開放性
● 開放性結構：DYNAS采用開放式體系結構，提供開放式環境，支持多種硬件平台，能在Linux、UNIX、Windows等操作系統環境下運行；
● 開放性标準：DYNAS的圖形、模型、接口規範及通信協議等遵循相關的國際國内标準；
● 開放性平台：DYNAS系統提供通用接口規範，支持使用多種編程語言（Java，C++,C#, Python, JavaScript）的定制開發。
2) 可靠性
● 部件可靠：采用經行業認證機構檢測合格的硬件、軟件産品；
● 設計可靠：系統内任何軟件模塊均具備異常處理機制，異常退出的模塊有報警、日志記錄并具備自恢複功能；
● 運行可靠：關鍵硬件設備冗餘配置，關鍵軟件具備容錯機制，任何單點故障不會引起系統功能的喪失和數據丢失。
3) 安全性
● 系統安全：滿足軟件系統安全防護有關規定，可防備來自系統外的網絡攻擊；
● 操作安全：具有完善的權限管理機制，API級用戶認證；
● 數據安全：具備數據備份及恢複機制，具備數據的加密機制并采用加密傳輸協議，多重保護确保數據的安全性。
4) 易用性
● 易維護：具備診斷軟件和維護工具，實現硬件、軟件和數據在線維護；
● 易配置：能夠靈活配置功能模塊，模塊的增加和修改不影響其它模塊正常運行；
● 易操作：人機界面友好，操作與維護模塊工具化、圖形化。
5) 擴展性
● 規模伸縮：系統容量可擴充，可在線增加測控、交互信息容量，可在線增加服務器、工作站等；
● 功能擴充：可通過在線版本升級進行功能變更或擴充；
● 業務定制：可根據不同的業務類型組合不同的應用，用戶可定制自己的專用服務、畫面配置及系統Logo。
6) 創新性
● 技(jì )術先進：設計和架構具有前瞻性，充分利用雲計算-大數據-物聯網-移動互聯網相關的成熟技(jì )術；
● 性能卓越：支持負載均衡和分布式計算，系統主要性能比現有同類系統顯著提升；提供獨有的曆史數據高速緩存算法，顯著提升數據訪問效率；
● 功能豐富：可支撐多數據類型的信息融合與多業務類型的互動操作。

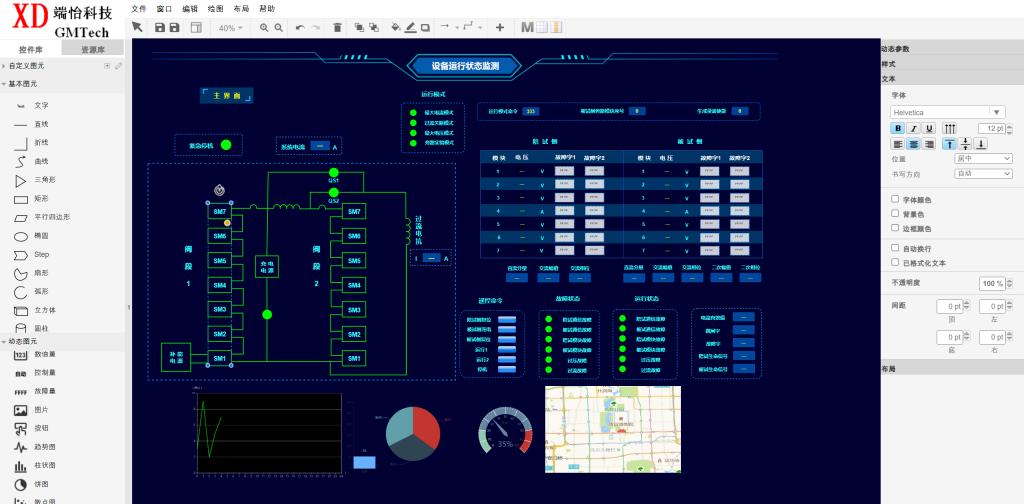

DYNAS系統人機界面
