嵌入式系統的系統軟件一般指由硬件驅動程序和操作系統，實時任務調度程序及其它支持軟件構成的軟件系統。XD集團開發的TIGAS工業自動化軟件适用于工業自動化平台所有硬件，用于完成工程程序開發、在線調試、故障診斷等。TIGAS軟件主要由實時内核GMT-RTK、集成開發環境軟件GMT-IDE，以及應用功能包GMT-APP組成，被廣泛應用于西電集團的ACM-100、APM-500等控制和保護産品中。

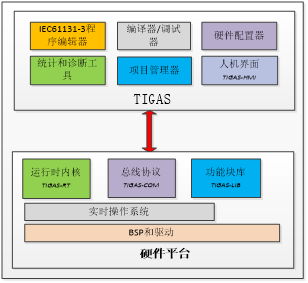

【TIGAS軟件框圖】
TIGAS工業自動化軟件 |
類别 |
部件 |
組件和功能 |
實時内核 GMT-RTK |
運行時内核： TIGAS-RT |
◇實時多任務調度：多優先級循環任務、異步中斷； ◇IEC61131-3應用軟件執行控制； ◇數據同步； ◇在線調試服務； ◇故障診斷和異常處理； ◇硬件平台适配支持：PowerPC、ARM、Intel等； ◇操作系統支持：Windows、Linux、VxWorks，μCOS 等； ◇支持無操作系統的系統運行 |
通信協議組件 TIGAS-COM |
◇工業現場總線協議：Industrial Ethernet, Modbus, Profibus–DP,CANOpen, PowerLink等； ◇電力通信協議：IEC60870 related protocol、IEC61850、IEC60044-8等； ◇物聯網相關協議：MQTT、OPC UA |
上位機開發軟件 GMT-IDE |
圖形化工程工具： TIGAS-ET
|
◇IEC 61131-3标準編輯器(CFC編輯器) 和C編輯器； ◇項目管理; ◇硬件配置； ◇編譯器; ◇在線調試工具； ◇統計工具； ◇在線幫助系統； ◇版本管理 |
就地人機界面： TIGAS-HMI |
◇基于HTML5的 Web 技(jì )術，支持跨平台終端顯示 ◇嵌入式液晶模塊 |
應用功能包 GMT-APP |
功能塊庫： TIGAS-LIB |
◇算術類功能塊：基本運算模塊，如加法、減法、乘法、除法、正弦、餘弦等功能塊； ◇邏輯類功能塊：基本的邏輯運算模塊，如與、或、非、同或、異或等功能塊； ◇控制類功能塊：基本控制算法，如PID功能塊； ◇算法類功能塊：電力保護相關算法功能塊； ◇硬件驅動類功能塊：硬件初始化、讀寫、控制相關的功能塊； ◇通信規約類功能塊：相關通信規約功能塊，包括Profibus-DP、MODBUS 、Power LINK、 IEC61850、 IEC60870-5-104、EtherCAT等相關規約的功能塊； ◇系統服務類功能塊：主要有故障錄波、定值讀寫、事件記錄、異常處理等相關功能塊 |
1.實時内核GMT-RTK
實時内核GMT-RTK由運行時系統TIGAS-RT和通信協議組件TIGAS-COM組成，主要功能包括實時任務調度、數據同步，以及對各種總線通信的支持等。任務調度器實現對在各主處理器模塊中運行的多優先級循環任務和中斷任務進行協調控制，保證多任務的高效和有序執行。内嵌高效的數據一緻性算法對多任務之間、多處理器之間的數據傳輸進行同步，确保系統内數據共享的實時性、正确性和安全性；
TIGAS-RT内嵌在線調試、故障診斷及異常處理等功能，可為系統的運行維護帶來極大的便利。TIGAS-RT不依賴于特定的硬件及操作系統軟件，通過适配可廣泛适用于不同的處理器架構，也可在不同操作系統下、或在無操作系統的裝置中運行；
實時内核GMT-RTK廣泛支持各種總線通信協議，包括與物聯網相關的協議，這使得整個系統便于根據工程應用的需要靈活構建優化的總體結構，具備高效的通信性能。
GMT-RTK的主要功能特點如下：
l 高實時性的任務調度和高效的數據一緻性算法，确保控制保護系統的高速運行；
l 支持一個機箱内多達16個主處理器模塊經2.5Gbps系統總線的高速數據共享；
l 可靈活配置多優先級循環任務及中斷任務，循環任務的最小執行周期50微秒；
l 數據一緻性算法支持多任務之間、多處理器之間的高速數據傳輸；
l 方便的應用軟件在線調試、更新和下載；
l 具備内嵌大容量TFR錄波及故障跟蹤功能，用于系統異常和故障回放和信息歸檔；
l 廣泛支持IEC60044-8、Aurora、IEC61850、IEC60870、MODBUS、CANopen、ProfiBus DP等标準通信協議。
2.集成開發環境軟件GMT-IDE
XD提供的控制保護集成開發環境軟件GMT-IDE由圖形化工程工具TIGAS-ET和移動設備支持軟件TIGAS-ME組成。
其中圖形化工程工具軟件TIGAS-ET基于IEC-61131-3标準，采用先進的插件框架和用戶界面技(jì )術以統一模式開發而成，可廣泛用于交直流控制保護系統的硬件配置和應用軟件開發。該工程工具獨立于特定的硬件系統，不僅用于基于ACM-100和APM-500等平台的控制保護系統的工程設計，還可廣泛用于其他工業領域。
TIGAS-ET由項目管理、硬件配置、應用軟件編輯、在線調試、編譯下載、程序統計等功能組件構成，具備如下特性：
l 項目管理：靈活創建和管理項目，配置項目參數；
l 庫管理：根據工程應用的需要對功能模塊庫進行管理，包括編輯功能塊、添加新的功能塊等；
l 應用軟件編輯：基于IEC 61131-3的程序編輯器，用于控制和保護應用軟件的開發；
l 在線調試：在線調試功能用于對目标CPU模塊的運行軟件和實時變量進行實時跟蹤監控，以及對控制參數進行修改等；
l 統計工具：用于收集程序運行的所有信息和狀态，以評估系統的運行情況；
l 診斷工具：對系統内部的硬件/軟件故障及異常情況進行檢測和收集存儲，必要時發出告警和處理命令；
l 在線幫助：通過使用相關快捷鍵快速獲取需要的幫助信息；
l 版本管理：TIGAS的版本控制組件與“git”集成，在開發和測試階段管理應用軟件的源文件版本。
l 移動設備支持軟件：移動設備支持軟件TIGAS-ME基于Web技(jì )術開發，支持跨平台終端顯示，主要用于通過手機、PAD等移動終端對設備的顯示進行訪問。
3.應用功能包GMT-APP
應用功能包主要由功能模塊庫GMT-LIB構成，用于保存和和管理控制保護應用軟件開發所需的各種基本及專用的功能組件。利用ACM-100系統的圖形化工程工具TIGAS-ET，在開發應用程序時，可以全圖形化的方式在編輯界面上拖拽、添加、連接及删除功能塊。它還允許在系統調試模式下對功能塊進行動态升級。
GMT-LIB功能塊庫中共有300多個用于控制和保護應用程序開發的功能塊，它們被分為以下幾類：
l 加、減、乘、除等基本算術運算功能塊；
l 與、或、非等布爾邏輯功能塊；
l 正弦、餘弦等超越函數功能塊；
l 控制和保護算法功能塊，如功率控制、順序控制、頻率控制、差動保護等；
l 基本控制功能塊，如PID等；
l 硬件配置、系統初始化、數據訪問等功能模塊；
l 通信協議功能塊，如PROFIBUS-DP、MODBUS、IEC61850、IEC60870-5-104、IEC60870-5-103等；
l 服務功能模塊，包括TFR/SOE、參數設置服務等；

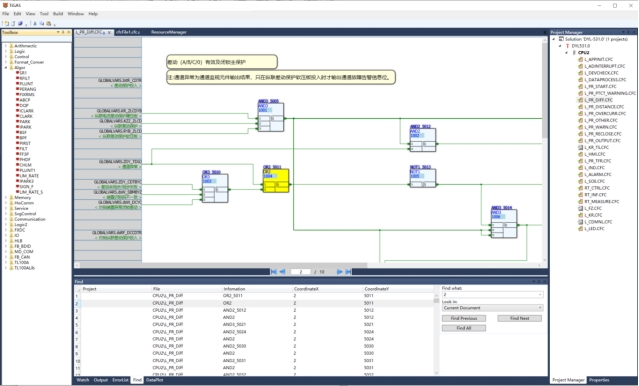

【TIGAS圖形化編程軟件】
